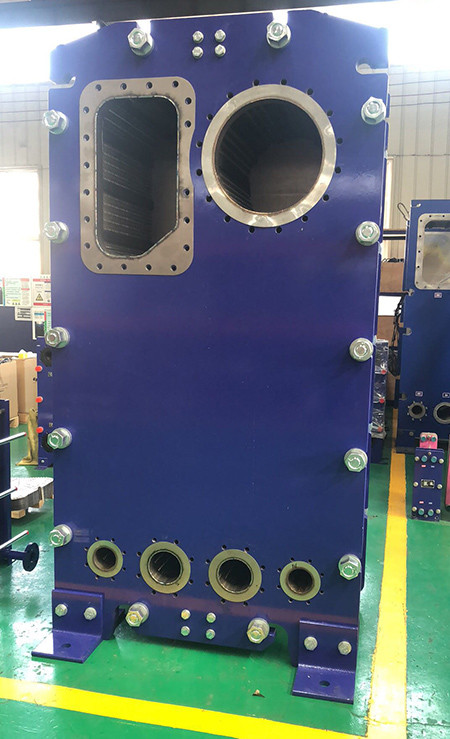

La placa del evaporador PHE calor rendimiento del OEM del efecto múltiple del efecto del cambiador tres alto

Vapor en capa delgada del cambiador de calor del evaporador de la placa para el tratamiento de aguas residuales

El cambiador de calor de la placa es un nuevo tipo de cambiador de calor de la eficacia alta que se haga de una serie de hojas de metal acanaladas. Un canal rectangular fino se forma entre las placas, a través de las cuales el intercambio de calor entre el líquido, el líquido y el vapor puede ser alcanzado.

Ventajas de los cambiadores de calor de la placa comparados con los cambiadores de calor del tubo:

1. Eficiente y ahorro de energía: su coeficiente de transferencia de calor es 3000-4500kcal/m2ºC* h, que es 3-5 veces más arriba que el de los cambiadores de calor del SHELL-y-tubo.
2. estructura compacta: el cambiador de calor de la placa con el mismo intercambio del área y de calor es solamente 1/5 de la cáscara y del cambiador de calor del tubo.
3. fácil limpiar, fácil montar y desmontar.
4. vida de servicio larga: El cambiador de calor de la placa es presionado por el acero inoxidable o las placas de la aleación del titanio, que pueden resistir diversos medios de la corrosión, y el cojín de goma se pueden substituir a voluntad.
5. adaptabilidad fuerte: La placa del cambiador de calor de la placa es un componente independiente, puede ser añadida o restado según los requisitos, puede ser aplicado a una variedad de requisitos diversos, de proceso.
6. Ninguna travesía líquida: La ranura del cambiador de calor de la placa se equipa de un canal de descarga, y toda clase de medio no estará en la colusión.

El evaporador de la placa es un nuevo tipo de evaporador de gran eficacia que esté montado de una serie de hojas de metal acanaladas. Un canal rectangular fino se forma entre las hojas, y el calor se transfiere a través de las hojas para formar una evaporación de la película fina. La solución evaporada se calienta y se hierve rápidamente en el evaporador, y la evaporación conducirá el líquido para subir, formando una película líquida a lo largo de la superficie de la pared del intercambio de calor, haciendo el líquido atravesar la superficie calentada en una película líquida, evaporándose y vaporizándose rápidamente, de tal modo acortando la calefacción. El tiempo de residencia aumenta el efecto de la evaporación y tiene las características del alto coeficiente de transferencia de calor, de la alta fuerza de la evaporación y del tiempo corto del contacto.

Principio de diseño

Los evaporadores de la placa se basan principalmente en la tecnología de la semi-soldadura del evaporador de la subir-placa. El material se evapora en un canal con un sello, mientras que el medio de calefacción de vapor condensa en los canales soldados con autógena. La solución se inyecta de la parte inferior de la placa. Los flujos de producto hacia arriba a lo largo de la pared de la placa bajo acción de una gran cantidad de vapor instantáneo.

Uso:

Introducción de fabricante del cambiador de calor de la placa:
