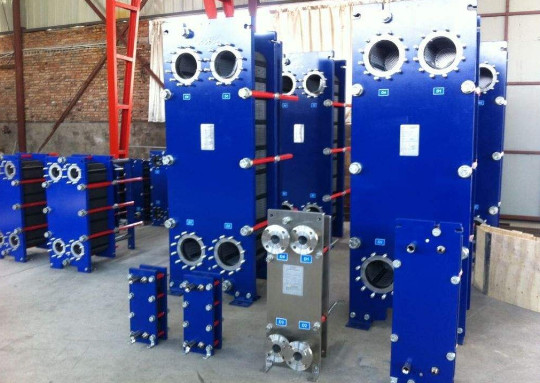

La alta presión del diseño semi soldó con autógena el cambiador de calor de la placa que la energía de la reserva fácil limpia

El efecto multi semi soldó con autógena el cambiador de calor de la placa

El cambiador de calor consiste en un paquete de placas de metal acanaladas con las portas para el paso de los dos líquidos entre los cuales la transferencia de calor ocurrirá. El paquete de la placa está montado entre una placa del marco del arreglo y una placa de presión movible y comprimido apretando los pernos. Las placas se caben con una junta que selle interpole el canal y dirija los líquidos en los canales alternos. El número de placas es determinado por el flujo, propiedades físicas del programa de los líquidos, de la caída de presión y de la temperatura. Los corrugaciones de la placa promueven la turbulencia flúida y apoyan las placas contra la presión diferenciada. La placa del marco y la placa de presión se suspenden de una barra que lleva superior y son situadas por una barra rectora más baja, que se fija a una columna de ayuda. Las conexiones están situadas en la placa del marco, si tampoco o ambos líquidos hacen más que un solo paso dentro de la unidad, en las placas del marco y de presión.

Estructure de cambiador de calor semi soldado con autógena de la placa:

Este producto se diseña específicamente para la industria de la refrigeración, cambiador de calor semi-soldado con autógena de la placa (evaporador) del amoníaco, canal de soldadura que camina del amoníaco, líquidos refrigeradors (solución del cloruro de calcio, glicol, etc.) para tomar el canal de la junta, esta estructura no sólo asegura el canal lateral de amoníaco de aislamiento confiable, y ambas ventajas desmontables. Otros también se aplican al vapor - el calor líquido del cambio de fase y allí es de dos líquidos sin cambio de fase y requisitos de seguridad de los usos del alto calor.

El laser semi que suelda con autógena el cambiador de calor se utiliza en la situación donde la junta no se puede utilizar en la situación especial original o los requisitos de seguridad son relativamente altos.
La soldadura de laser se utiliza en un lado del material especial, que requiere alta limpieza. El otro lado está bajo la forma de junta. El funcionamiento del medio cambiador de calor soldado con autógena es totalmente constante con el del cambiador de calor de la placa salvo que la posición de la junta respecto a un lado es laser soldó con autógena.

Selección del diseño del cambiador de calor de la placa:

(1) parámetros físicos de medios fríos y calientes, tales como pH, contenido del cloruro, viscosidad, densidad, conductividad termal, calor específico, etc.
(2) las temperaturas de la entrada y del mercado de medios fríos y calientes.
(3) flujo de medio frío o caliente o flujo de uno de ellos.
(4) requisitos medios fríos y calientes de la pérdida de presión.
(5) las características intrínsecas de los cambiadores de calor de la placa, tales como material de placa, sellan el material de la junta, el etc

Ventajas

- Incluyendo todas las ventajas de la placa desmontable

- El canal material especial adopta la soldadura de laser

- Material de la junta del CR o de PTFE del anillo de cierre

- Altas estabilidad y seguridad de una soldadura lateral

- Más eficiente y desmontable que por completo la soldadura

1. Usos:

• Introducción al material y al uso de hoja:

  　　　　　

  material	uso
  SUS304/SUS316L	Agua purificada, agua de río, aceite de la comida, aceite mineral
  Ladium del titanio/de PAL	Agua de mar, agua salada, sustancia salinized
  Aleación/C-276 de Hadtelloy	Ácido sulfúrico concentrado, ácido hidroclórico, ácido fosfórico
  Ni/níquel	Soda cáustica de la concentración da alta temperatura y alta



  Condiciones de funcionamiento materiales y de la junta:

  Material	Uso	temperatura de trabajo
  NBR	Agua, agua de mar, aceite mineral, agua salada	-15-130℃
  HNBR	Aceite mineral de alta temperatura, agua da alta temperatura	15-140℃
  EPDM/HEPDM	Agua, agua caliente, vapor, ácido, álcali, cáustico	-25-150℃
  Viton/caucho del flúor	Ácido fuerte, álcali fuerte, aceite mineral, grasa y aceite combustible, etc	5-200℃
  NEOPRENO	Ácido, álcali, aceite mineral, hidrocarburo alifático de poco peso molecular	35-130℃
  Silicio de goma	Temperatura alta y algunos ambientes corrosivos	65-200℃

•

• Introducción de fabricante del cambiador de calor de la placa:



  Aiprel se especializa en cambiadores de calor, accesorios de los cambiadores de calor, la fabricación, ventas, y servicio.
  Somos fabricante original auténtico de PHE con todos los componentes nos producimos en nuestra propia fábrica y productos finales completos.
  Pasamos el ISO9001: 2000 certificación del sistema de calidad, ISO14001: Certificación de la calidad de sistema ambiental 2004. Nuestro capital registrado ha 50,00 millones, y ingresos anuales terminado de RMB 200 millones.

  Con todas las fábricas junto de más de 100.000 metros cuadrados, produciendo más de 20.000 cambiadores de calor y milloins calor los accesorios del cambiador, haciéndonos uno de los fabricantes más grandes del equipo y de los accesorios del intercambio del calor del mundo.

  Podemos también producir las piezas de recambio específicas para los diversos productos de la marca. Las juntas y las placas del reemplazo son convenientes para la ALFA, GEA, APV, Viacrb, Sondex, SWEP, Funke, Hisaka, la sigma, Accessen, el etc. en 2012, Aiprel establecieron su centro de servicio del cambiador de calor para realizar el mantenimiento de los cambiadores de calor de la placa, de la limpieza química, de la prueba, de la renovación y de otros servicios. Además, Aiprel está desplegando la red de servicio global para sentir bien a un experto global del servicio del cambiador de calor y para responder los clientes en cualquier momento dondequiera.
