Cambiador de calor del marco de la placa de la junta 316L 3.0MPa de NBR

Ahorrador de fabricación profesional del cambiador de calor de la placa para la industria química y la refrigeración

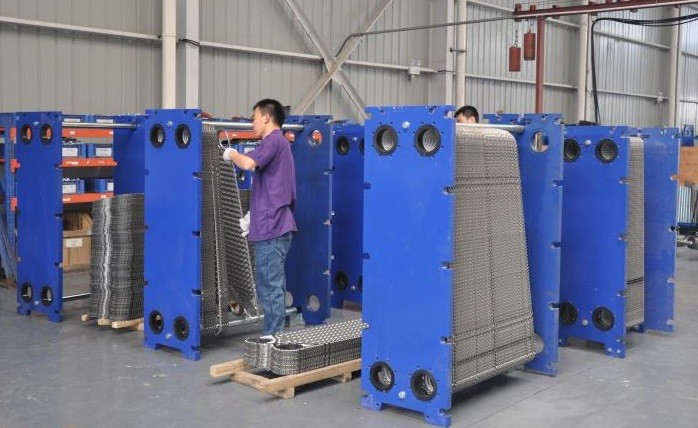

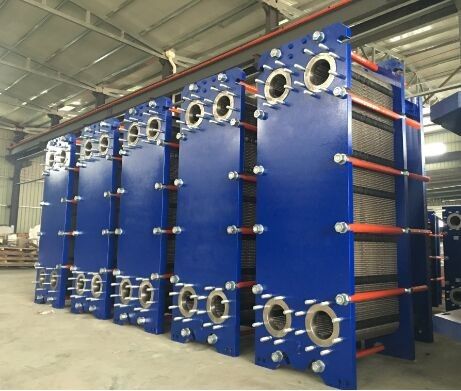

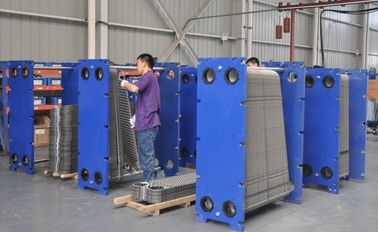

El cambiador de calor de la placa consiste en un paquete de placas de metal acanaladas con las portas para el paso de los dos líquidos entre los cuales la transferencia de calor ocurrirá. El paquete de la placa está montado entre una placa del marco del arreglo y una placa de presión movible y comprimido apretando los pernos. Las placas se caben con una junta que selle el canal inter de la placa y dirija los líquidos en los canales alternos. El número de placas es determinado por el flujo, propiedades físicas del programa de los líquidos, de la caída de presión y de la temperatura. Los corrugaciones de la placa promueven la turbulencia flúida y apoyan las placas contra la presión diferenciada. La placa del marco y la placa de presión se suspenden de una barra que lleva superior y son situadas por una barra rectora más baja, que se fija a una columna de ayuda. Las conexiones están situadas en la placa del marco o, si tampoco o ambos líquidos hacen más que un solo paso dentro de la unidad, en las placas del marco y de presión.

.

Transferencia de calor eficiente
Los cambiadores de calor del placa-y-marco de Gasketed (GPHEs) proveen de la transferencia de calor eficiente en el equipo compacto una pequeña huella - mucho más pequeña y más eficiente que cambiadores de calor del SHELL-y-tubo.

Ventaja:

Comparando a otros otros tipos de cambiador de calor, los cambiadores de calor de la placa tienen superficie más grande. Se componen de varias placas de metal finas comprimidas juntas. La junta se ata a la placa de la transferencia de calor con el canal de flujo de las formas y el sello de los actos encima del líquido. Diversos materiales tienen diversos canales y en su trayectoria respectiva del flujo alternativamente. No se escaparán al exterior. El número de la placa de la transferencia de calor se determina según la cantidad de líquido, las propiedades físicas del líquido, la caída de presión y la condición termal. Cada placa se acanala para aumentar el área de transferencia de calor máxima.

Estructura del cambiador de calor de la placa de la junta:

El cambiador de calor de la placa es compuesto por la placa de la transferencia de calor, junta del lacre, placa de la compresión, arriba y abajo de barra de la guía, de pilar, de los pernos del apretón y de otros mayores parte.

• Introducción al material y al uso de hoja:

  　　　　　

  material	uso
  SUS304/SUS316L	Agua purificada, agua de río, aceite de la comida, aceite mineral
  Ladium del titanio/de PAL	Agua de mar, agua salada, sustancia salinized
  Aleación/C-276 de Hadtelloy	Ácido sulfúrico concentrado, ácido hidroclórico, ácido fosfórico
  Ni/níquel	Soda cáustica de la concentración da alta temperatura y alta



•


  Con todas las fábricas junto de más de 100.000 metros cuadrados, produciendo más de 20.000 cambiadores de calor y milloins calor los accesorios del cambiador, haciéndonos uno de los fabricantes más grandes del equipo y de los accesorios del intercambio del calor del mundo.
