| Lugar de origen: | Jiangsu China |
|---|---|
| Nombre de la marca: | AIPREL |
| Certificación: | ISO9001 |
| Número de modelo: | M6M |
| Cantidad de orden mínima: | 1 |
| Precio: | Negotiable |
| Detalles de empaquetado: | Cartón estándar |
| Tiempo de entrega: | 1-2 semanas |
| Condiciones de pago: | L/C, T/T |
| Capacidad de la fuente: | 10.000 sistemas por mes |
| Tipo: | junta | Uso: | Heater Parts, piezas de la refrigeración, vehical universal, intercambio de calor, proceso de la cal |
|---|---|---|---|
| Garantía: | 1 año | material de la junta: | EPDM, NBR, HEPDM, FKW, HNBR, NBR-HT |
| Grueso de la placa: | 0.5/0.6/0.8m m, 1m m, 0.5m m a 0.7m m disponibles | Presión máxima: | 2MPa (barra 20) |
| Medio: | Medio de la pureza, aceite, gas, aire, agua | ||
| Alta luz: | Clip en los sellos del cambiador de calor de Epdm,sellos del cambiador de calor de 0.8m m,Componentes del cambiador de calor de la placa de Epdm |
||
Como un fabricante y vendedor profesionales de la placa del cambiador de calor de la placa, AIPREL puede producir la mayor parte de la misma junta de la placa del cambiador de calor de la placa de la especificación de material y del cambiador de calor de lejos, y proporciona los servicios lejos alternativos de las piezas para más que centenares de compañías del uso.
Suministramos las juntas del cambiador de calor de la ALFA y los reemplazos de las placas. Modelo List de la ALFA como abajo.
| (ALFA) | ||||||
| Serie de la ALFA | Área de la placa (² de m) |
Longitud de la placa (milímetro) |
Anchura de la placa (milímetro) |
Distancia de centro longitudinal (milímetro) |
Distancia de centro transversal (milímetro) |
Diámetro (milímetro) |
| ALFA M3 | 0,032 | 431 | 125,5 | 357 | 60 | 25 |
| ALFA M6 | 0,14 | 750 | 250 | 640 | 140 | 60 |
| ALFA M6-M | 0,14 | 750 | 250 | 640 | 140 | 60 |
| ALFA M10-B | 0,24 | 879 | 375 | 719 | 223 | 100 |
| ALFA M10-M | 0,22 | 879 | 375 | 719 | 223 | 100 |
| ALFA M15-B | 0,62 | 1500 | 500 | 1294 | 298 | 140 |
| ALFA M15-M | 0,62 | 1500 | 500 | 1294 | 298 | 140 |
| ALFA M20-M | 0,85 | 1750 | 625 | 1478 | 365 | 205 |
| ALFA MX25B | 1,5 | 2250 | 750 | 1939 | 439 | 230 |
| ALFA MX25M | 1,5 | 2250 | 750 | 1939 | 439 | 230 |
| ALFA M30 | 1,85 | 2245 | 995 | 1845 | 595 | 325 |
| ALFA CLIP6 | 0,18 | 1000 | 250 | 859 | 130 | 51 |
| ALFA CLIP8 | 0,38 | 1250 | 375 | 1095 | 220 | 78 |
| ALFA CLIP10 | 0,62 | 1500 | 500 | 1324 | 324 | 100 |
| ALFA TS6-M | 505 | 327 | 380 | 200 | 80 | |
| ALFA TL6 | 1036 | 150 | ||||
| ALFA TL10 | 1338 | 225 | ||||
| ALFA TL10P | 1338 | 225 | ||||
| ALFA T20-B | 0,9 | 1750 | 625 | 1478 | 353 | 205 |
| ALFA T20-BW | ||||||
| ALFA T20-M | 0,85 | 1750 | 625 | 1478 | 365 | 205 |
| ALFA T20-MW | ||||||
| ALFA T20-P | ||||||
| ALFA TS20-M | 0,283 | 900 | 625 | 698 | 363 | 195 |
| ALFA T50M | ||||||
| ALFA P-01 | 431 | 126,5 | 357 | 60 | 32 | |
| ALFA P-2 | 0,2 | 710 | 248 | 593 | 135 | 65 |
| ALFA P5 | 0,14 | 800 | 325 | 55 | ||
| ALFA P12 | ||||||
| ALFA P13 | 0,18 | 920 | 290 | 800 | 165 | 60 |
| ALFA P14 | 1032 | 264 | ||||
| ALFA P15 | 0,53 | 1372 | 500 | 1200 | 324 | 115 |
| ALFA P16 | 0,8 | 1360 | 795 | 1200 | 530 | 175 |
| ALFA P17 | 1,41 | 2080 | 795 | 1865 | 530 | 175 |
| ALFA P20 | ||||||
| ALFA P21 | 0,12 | 715 | 250 | 591 | 135 | 70 |
| ALFA P22 | 0,2 | 710 | 248 | 593 | 135 | 65 |
| CLIP DE LA ALFA P22 | 0,12 | 715 | 250 | 591 | 135 | 70 |
| ALFA P26 | 0,12 | 715 | 250 | 591 | 135 | 70 |
| ALFA P30 | 630 | 122 | 570 | 50 | 25 | |
| ALFA P31 | 0,32 | 1154 | 430 | 945 | 230 | 120 |
| ALFA P32 | 0,32 | 1154 | 430 | 945 | 230 | 120 |
| ALFA P36 | 0,32 | 1154 | 430 | 945 | 230 | 120 |
| ALFA P41 | ||||||
| ALFA P45 | 1200 | 324 | ||||
| ALFA P171 | 1,41 | 2080 | 795 | 1865 | 530 | 175 |
| ALFA PAR01 | ||||||
| ALFA PAR22 | ||||||
| ALFA T200 | ||||||
| ALFA P225 | ||||||
| ALFA P252 | ||||||
| ALFA P132 | 0,18 | 920 | 290 | 800 | 165 | 60 |
| ALFA P135 | 800 | 165 | ||||
| ALFA A3 | 630 | 122 | 570 | 50 | 25 | |
| ALFA A10 | 1205 | 290 | ||||
| ALFA A10B | 0,24 | 873 | 388,5 | 703 | 234 | 100 |
| ALFA A15 | 1315 | 350 | ||||
| ALFA A15B | 0,75 | 1558 | 588,5 | 1315 | 350 | 160 |
| ALFA A20 | 1,07 | 1835 | 715 | 1550 | 430 | 200 |
| ALFA A20B | 1,07 | 1843 | 718,5 | 1550 | 430 | 210 |
| ALFA A30 | 2190 | 890 | 1845 | 540 | 300 | |
| ALFA A35 | 2 | 2303 | 1220 | 1850 | 765 | 350 |
| ALFA AK20 | 0,5 | 1220 | 669 | 930 | 365 | 210 |
| ALFA AM10 | 0,43 | 1247 | 487 | 1046 | 290 | 100 |
| ALFA AM20 | 0,79 | 1754 | 669 | 1450 | 365 | 200 |
| ALFA AM20B | 0,79 | 1754 | 669 | 1450 | 365 | 210 |
| ALFA AM20BFM | ||||||
| ALFA AM20HBM | ||||||
| ALFA AM20SFM | ||||||
| ALFA AX30 | 1,58 | 2208,5 | 909 | 1836 | 540 | 285 |
| ALFA AX30B | ||||||
| ALFA H7 | 0,4 | 1233 | 425,5 | 1054 | 254 | 80 |
| ALFA H10 | 0,65 | 1482 | 533,5 | 1221 | 348 | 100 |
| ALFA JWP26 | 0,12 | 715 | 250 | 591 | 135 | 70 |
| ALFA JWP36 | 0,32 | 1154 | 430 | 945 | 230 | 120 |
| ALFA MA30M | 1,5 | 2250 | 1000 | 1811 | 561 | 332 |
| ALFA MA30S | 2232 | 970 | 1815 | 555 | 295 | |
| ALFA MS6 | ||||||
| ALFA MS10 | ||||||
| ALFA MS15 | ||||||
| ALFA EC350 | ||||||
| ALFA EC500 | ||||||
| ALFA EC650 | ||||||
| ALFA EC700 | ||||||
| ALFA M6MW | 640 | 140 | ||||
| ALFA M6MX | 640 | 140 | ||||
| ALFA M6MD | 640 | 140 | ||||
| ALFA M10BW | 0,24 | 879 | 375 | 719 | 223 | 100 |
| ALFA M10BD | ||||||
| ALFA M10BWREF | ||||||
| ALFA M20MW | 1478 | 353 | ||||
| ALFA MK15BW | ||||||
| ALFA M15F | ||||||
| ALFA M15E | ||||||
| ALFA MA30W | ||||||
| ALFA A15BW | 0,75 | 1150 | 585 | 1315 | 350 | 160 |
| ALFA AX30BW | ||||||
| ALFA AM20DW | ||||||

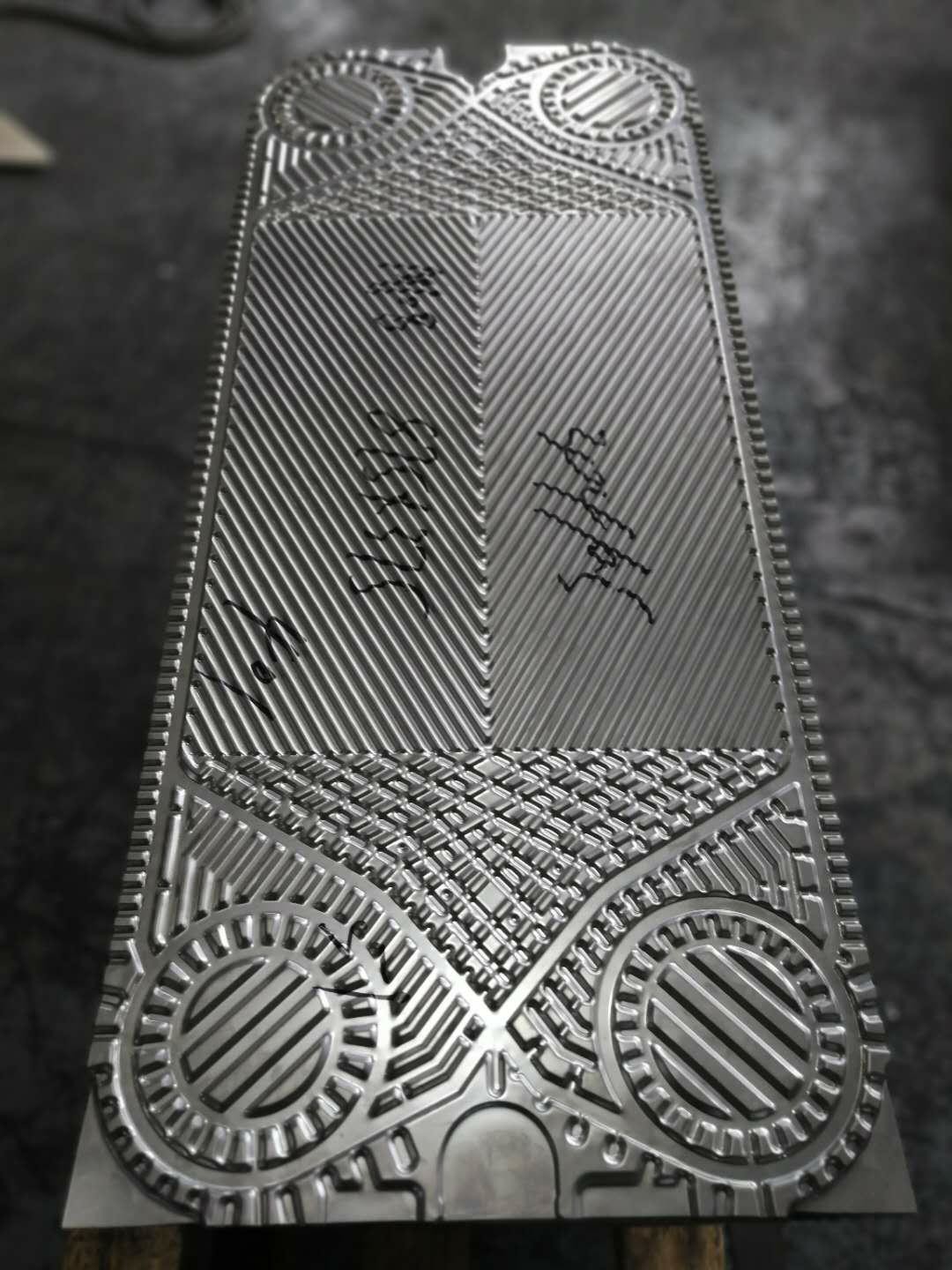

El cambiador de calor de la placa consiste en un paquete de placas de metal acanaladas con las portas para el paso de los dos líquidos entre los cuales la transferencia de calor ocurrirá. El paquete de la placa está montado entre una placa del marco del arreglo y una placa de presión movible y comprimido apretando los pernos. Las placas se caben con una junta que selle el canal inter de la placa y dirija los líquidos en los canales alternos. El número de placas es determinado por el flujo, propiedades físicas del programa de los líquidos, de la caída de presión y de la temperatura. Los corrugaciones de la placa promueven la turbulencia flúida y apoyan las placas contra la presión diferenciada. La placa del marco y la placa de presión se suspenden de una barra que lleva superior y son situadas por una barra rectora más baja, que se fija a una columna de ayuda. Las conexiones están situadas en la placa del marco o, si tampoco o ambos líquidos hacen más que un solo paso dentro de la unidad, en las placas del marco y de presión.
| MATERIAL DE PLACA | SS304, SS316, 254SMO, 904L, C276, titanio, níquel, Incoloy825 |
| GRUESO DE LA PLACA | 0.5m m, 0.6m m, 0.7m m, 0.8m m, 1.0m m |
| JUNTA MTERIAL | EPDM, NBR, HNBER, HEPDM, FKW |
| MONTAJE DE LA JUNTA | Acorte encendido, ciérrese adentro, sujete, pegado |
| MATERIAL DEL MARCO | Acero de carbono, acero inoxidable, capa de acero inoxidable |
| BOCA | Reborde, parte movible de goma, parte movible del metal, hilo, abrazadera |
| TAMAÑO DE LA CONEXIÓN | DN15~DN500 |
| ESTÁNDAR DE LA CONEXIÓN | Custiomized |
| COLOR | Custiomized |
| USO | HVAC, poder, Suger, infante de marina, sustancia química, etc |
Debido a la incertidumbre de la selección y del diseño del cambiador de calor, el precio exhibido es una gama. Para los detalles, entre en contacto con por favor el servicio de atención al cliente. Si usted no comunica en el período anterior, el servicio de atención al cliente no puede aceptarlo.
Ventaja:
Comparando a otros otros tipos de cambiador de calor, los cambiadores de calor de la placa tienen superficie más grande. Se componen de varias placas de metal finas comprimidas juntas. La junta se ata a la placa de la transferencia de calor con el canal de flujo de las formas y el sello de los actos encima del líquido. Diversos materiales tienen diversos canales y en su trayectoria respectiva del flujo alternativamente. No se escaparán al exterior. El número de la placa de la transferencia de calor se determina según la cantidad de líquido, las propiedades físicas del líquido, la caída de presión y la condición termal. Cada placa se acanala para aumentar el área de transferencia de calor máxima.
