| Lugar de origen: | Jiangsu China |
|---|---|
| Nombre de la marca: | AIPREL |
| Certificación: | ISO |
| Número de modelo: | SONDEX S81 |
| Cantidad de orden mínima: | 1 |
| Precio: | Negotiable |
| Detalles de empaquetado: | cartón estándar |
| Tiempo de entrega: | 1-2 semanas |
| Condiciones de pago: | L/C, T/T |
| Capacidad de la fuente: | 10.000 unidades por mes |
| Tipo: | placa, PLACAS Y JUNTA del cambiador de calor | Garantía: | 1 año |
|---|---|---|---|
| Material de placa: | Titanio, SS304, SS316L, SMO254, Hastelloy | Grueso de la placa: | 0.5/0.6/0.7m m, 0.5m m a 0.7m m disponibles |
| Tratamiento superficial: | Limpio | Max Pressure: | 1.0MPa (barra 10) |
| Medio: | Medio de la pureza, aceite, gas, agua, leche | ||
| Alta luz: | Junta media de la pureza PHE,Tipo de placa juntas del cambiador de calor S81,juntas del cambiador de calor 1.0MPa |
||

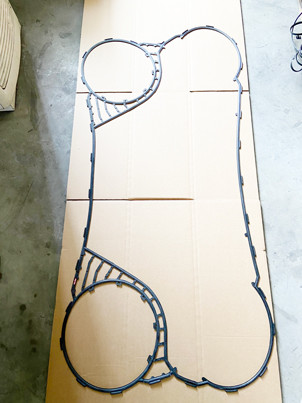

Las juntas de Sondex S81 y las placas de Sondex S81 para el calor Exchangers.We de la placa son felices de contestar a cualquier pregunta con respecto al reemplazo de cualesquiera juntas de Sondex y las placas de Sondex para su cambiador de calor, junta de Sondex S81 y placa tienen mismo diámetro de agujeros con S121, S188 y S251.
Especificaciones técnicas
Conections de DN25 a DN600 (1" a 24")
Capítulos diseñados según el sec VIII, Div de FEA y del PED 2014/68/EU (EN13445) y de ASME. estándares de 1 construcción
Materiales de placa: AISI 304/316L, titanio, SMO, Hastelloy*
Materiales de la junta: EPDM-HT, NBR-HT, Viton*FKM
Longitudes de la placa hasta 5,5 m (18 pies)
Flujos hasta 7.200 m3/h (31.700 gpm)
Barra hasta 35 de la presión de funcionamiento (500 PSI)
Temperaturas de trabajo a partir del °C la -20 al °C 180 (- °F 4 al °F) 356
los materiales del *Other están disponibles a petición.
Aiprel proporciona todos los modelos de las placas de Sondex y de los reemplazos de las juntas.
Modelo List de Sondex como abajo.
| Marca/fabricante | Serie |
| Sondex | S4A, S7, S7A, S8, S8A, S9A, |
| S14, S14A, S15, S17, S18, S19, S19A, | |
| S20, S20A, S21, S21A, S22, S23, SF25 (pegado), SF25A, SF25, | |
| S30, S31A, S35, S36, S37, S38, S39, | |
| S41, S41A, S42, S43, S43A, S47, S47A, S50, S58, | |
| S61, S62, S64, S65, S65A, | |
| S72, S80, S81, S86, S100, S110, S120, S121, S130, S136, | |
| S145, S152, S188, | |
| SW40, SW189, SW229, | |
| SF123, | |
| FPS41, FPS19, | |
| SFD13, SFD22, |
| El funcionamiento básico de la junta | |||
| Material | Max Use Temperatura |
Dureza | Medios del uso |
| NBR | 110ºC | 76±2 | alcanos, alaenes y otros medios no polares; el aceite combustible y el otro aceite mineral; aceites animales y vegetales; agua caliente, agua salada, etc |
| H-NBR | 140ºC | 76±2 | |
| NBR-HT | 130ºC | 76±2 | |
| EPDM | 150ºC | 80±2 | agua, vapor, atmosférico, ozono; lubricantes no-petroeum-basados; ácido débil, base débil, cetonas, alcoholes, medio polar, etc |
| EPDM-HT | 170ºC | 80±2 | |
| VITON A | 180ºC | 80±2 | aceite caliente, ácido, álcali, solvente orgánico |
| VITON G | 200ºC | 80±2 | ácido y álcali fuertes, aceite caliente, vapor saturado |
| material | uso |
| SUS304/SUS316L | Agua purificada, agua de río, aceite de la comida, aceite mineral |
| Ladium del titanio/de PAL | Agua de mar, agua salada, sustancia salinized |
| Aleación/C-276 de Hadtelloy | Ácido sulfúrico concentrado, ácido hidroclórico, ácido fosfórico |
| Ni/níquel | Soda cáustica de la concentración da alta temperatura y alta |
